電纜支架哪種好？玻璃鋼復合電纜支架、預埋式電纜支架、螺釘式電纜支架、組合式電纜支架

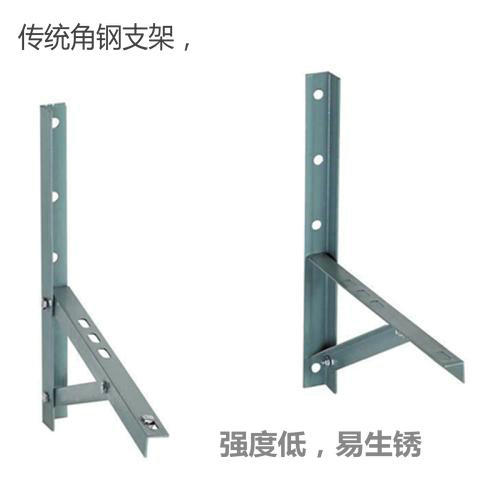

行業現狀： 角鐵支架通常是角鐵型材經焊接或緊固件聯拼接裝而成。傳統角鐵支架生產過程能耗大、工序多、周期長，并且產品質量無法保證。在許多惡劣環境條件下，例如地鐵、隧道、化工企業、多雨潮濕或沿海鹽霧等場合，使用角鐵支架極易銹蝕，設施的維護費用高，使用壽命也較短。在防銹防腐方面，目前雖采用外涂油漆或熱鍍鋅等技術處理，但仍不能從根本上解決銹蝕問題，嚴重影響電力、通信設施的安全和無故障使用期。

目前性價比最好的是玻璃鋼電纜支架，全稱連續纖維增強熱固性復合材料支架，用途為架設公用事業和工業電纜的支撐桿，其強度高，韌性好，耐腐蝕，絕緣阻燃。

基本性能：

1. 強度高，可設計性好

連續纖維增強熱固性復合材料主要由起增強作用的玻璃纖維和起粘結作用，傳遞載荷作用的熱固性樹脂組成。玻璃纖維的拉伸強度很高(3450mpa)，其含量，長度，鋪設形式決定支架制品的強度。 熱固性的玻璃纖維增強復合材料強度可以在30-1000mpa范圍。因此，我們根據產品的受力情況，產量，生產工藝，價格承受能力來設計玻璃纖維的用量，長度和鋪設形式。

2.不蠕變

連續纖維增強熱固性復合材料支架的剛性比美國某公司生產的纖維增強增強尼龍支架增加一倍。即使在長期負載下也不變形，也不會出現像國內某些城市地鐵使用的金屬制電纜支架那樣往下傾斜。

3.防火

氧指數是評價電纜防火產品重要的檢測手段。 氧指數是指在最大氧氣條件下,防火產品耐燒的特性。在工程中使用應根據燃燒強度確定。例如,在30根電纜的條件下，如發生電纜引燃事故，在4min以內即可形成500度以上高溫熱聚集，從而導致電纜沿走向進行延燃。電纜密集處的電纜越多，可燃體質量越大。在30根電纜時，單位長度可燃體質量為20.5kg/m，現在以300根電纜計算，單位長度可燃體質量為158kg/m，按最大可能產生燃燒強度計算，氧指數要不小于65%。我們認為，產品防火標準中氧指數定在70%比較合適。

根據使用要求我們研制的復合材料電纜支架的氧指數大于等于70%。符合防火低煙，無鹵，無毒的安全要求。防火性能以高于臺灣“地下鐵路用玻璃纖維塑膠電纜槽板技術規范（氧指數為52%），也比美國某公司的增強熱塑性支架高的多。本指標已不低于經英國BS認證的香港地鐵啟用新車輛使用的復合材料防火標準的指標。

4.耐腐蝕

連續纖維增強熱固性復合材料支架耐腐蝕，尤其適合在潮濕，鹽霧，酸和弱堿環境使用。

5.電絕緣性

絕緣性能可以根據使用要求調整。

a） 電絕緣型，絕緣電阻大于1000GΩ；

b） 抗靜電型，表面電阻小于10GΩ。

6．使用方便

通過產品預埋安裝直接砌入墻體，定位準確牢固，施工非常方便。

施工說明：

1.電纜溝，電纜渠道的凈寬及電纜型號大小選擇支架規格。TZG–3/540支架適用于放置三根電纜，TZG–2/430支架適用安置二根電纜。如有特殊要求，可根據實際情況定制。

2.環境適宜溫度范圍：-20——+70°。

3.安裝宜水平走向，如傾斜則需采用其他措施固定電纜。

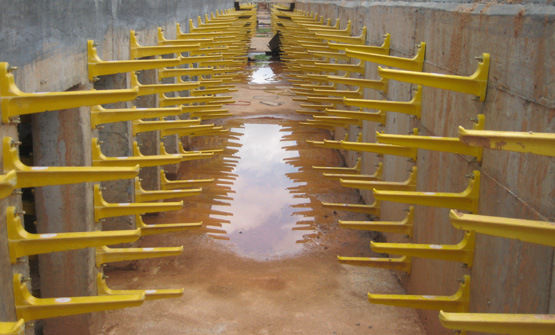

4.要求平衡、豎直，同側支架水平間距80厘米，雙側支架錯開安裝，保證支架均衡承載。

5.支架預埋時須保證支架基座與砌墻混凝土充分咬合、密實、與固定墻面保持直角狀態，保證底座受力面積，避免扭曲。鋪設電纜時，宜采用自上而下鋪設，拖動電纜時宜水平拖動。

主要技術指標：

1、尺寸要求：

支撐梁長度大于300MM，支撐面寬大于50MM，支撐梁高大于50MM

支撐梁長度小于300MM，支撐面寬大于40MM，支撐梁高大于40MM

直埋式支架外露支撐梁長度大于300MM，墻體內固定長度須大于240MM

直埋式支架外露支撐梁長度250—300MM，墻體內固定長度須大于180MM

直埋式支架外露支撐梁長度小于250MM，墻體內固定長度須大于120MM

2、承載力：

直埋式支架大于250KG

螺栓式支架大于200KG

3、氧指數： 大于60%，GB/T8927-88

4、彎曲強度：140，GB1449-83

5、拉伸強度：60，GB1447-83

6、耐電弧：180，GB1411-88

7、絕緣電阻：1.01013 GB1411-88

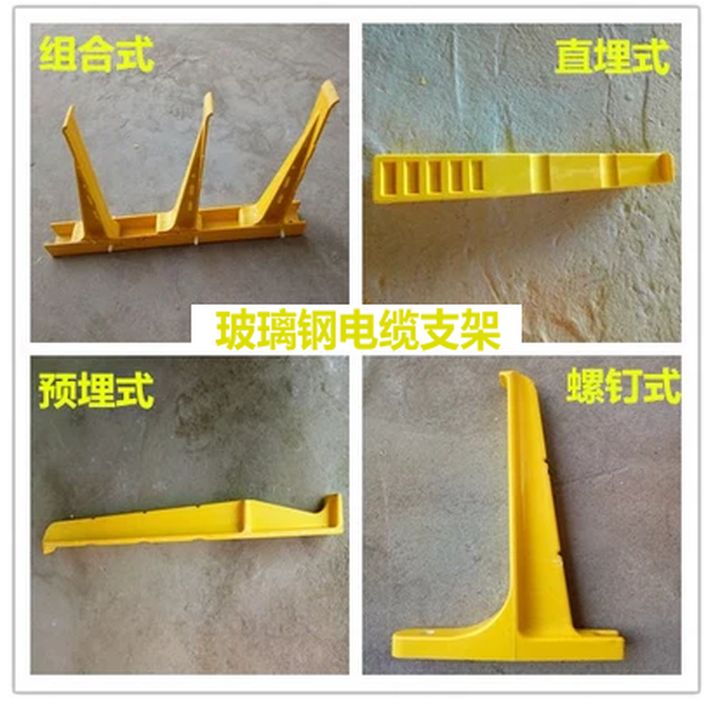

各型號支架特點：

【直埋式電纜支架】

　　適用于土建未施工電纜溝，施工方便，采用直接砌筑安裝，省時省力省工序省費用。

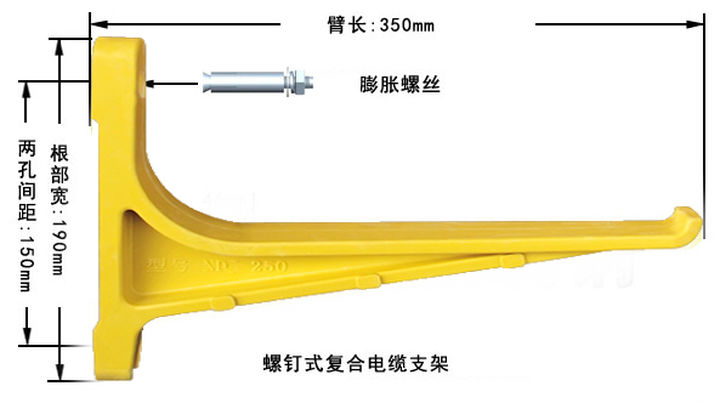

【螺釘式電纜支架】

　　適用于老舊電纜溝改造，采用膨脹螺絲直接固定，安裝方便，對設計不同層數的電纜溝都能施工。

【組合式電纜支架】

　　適用于混凝土電纜溝，層間距可調，多層一起安裝，施工便捷。

【帶預埋件電纜支架】

　　適用于混凝土電纜溝，模塊化設計，隨用隨插，可預留空間，以備日后新增電纜使用。

安裝方法及注意事項：

安裝步驟： 一套支架包括玻璃鋼立柱、托臂、銷子（螺栓）和高分子固定帽，安裝工具為普通電鉆、鉆頭、扳手。 1、立柱安裝：立柱背面定位線帶有安裝孔，孔徑Ф12.5，根據安裝施工圖及立柱安裝孔位置，用M12膨脹螺栓將立柱固定在墻上，螺栓和立柱之間必須加裝墊片，槽形立柱盡可能貼緊墻面。 2、電纜：將電纜拖至電纜支架安裝位置。 3、托臂安裝：根據托臂層間距要求，立柱兩側定位線上已預留有裝配孔，孔徑Ф8.5；用螺栓將托臂固定在槽型立柱上，螺栓松緊適度，螺栓和立柱之間注意必須加裝墊片。 4、電纜就位和固定：將電纜擺放在支架上并綁扎好，擺放時盡量將最重的電纜放在托臂根部。

注意事項： 1、安裝時將電纜支架緊貼墻面，防止松動。 2、支架上嚴禁站人或電纜以外的其它支承。 3、敷設電纜時，嚴禁將電纜從高空落下，應直接擺放在支架上。 4、敷設和維修時，避免在支架上拉扯電纜，應采用有效措施避免對支架的側向作用力。 5、局部距離電纜需調節時，應盡量把電纜挪到支架根部拖拽，或把支架間需調整的電纜托起后緩慢用力，避免過載施工。
